Dubbele grafiekas

Voorbeeldbestanden bij dit artikel:
  • Dubbele horizontale as
  • Inleiding

    We richten ons hier op een grafiek. De vraag die mij gesteld werd, is: Hoe kun je in een grafiek 2 X-assen onder mekaar zetten? In deze topic op Helpmij.nl was er een vraag hoe je op de horizontale (X) as van een grafiek getallen in 2 eenheden kan weergeven. In het voorbeeld daar ging het over inches en mm. Na wat experimenteren kwam ik tot een voor mij bevredigende oplossing, en ook de vraagsteller kon het appreciëren. Aangezien ik iets gelijkaardigs niet direct op het internet vond, zet ik het hier ook.

    Onderwerp van de grafiek

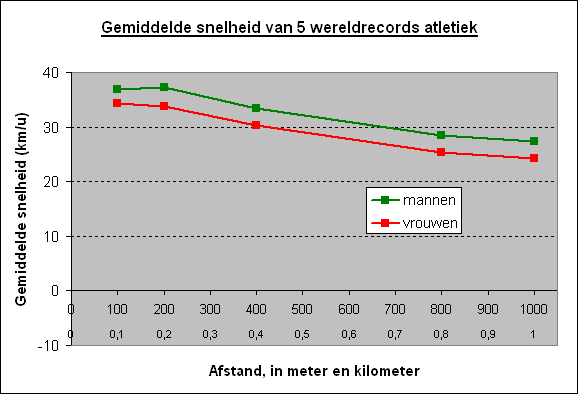

    Ik heb wel het onderwerp van de grafiek veranderd om het voor Jan en alleman wat begrijpelijker te maken. Ik heb een aantal wereldrecords genomen van elders op mijn site, zie Andere sporten - Atletiek. De horizontale as op de grafiek geeft de afstanden van een aantal loopnummers weer, de verticale as geeft de gemiddelde snelheid van het bijhorende wereldrecord weer. Op de horizontale as kan je de afstand in kilometers en meters aflezen. Zowel voor de vrouwen als voor de mannen heb ik het uitgewerkt. De grafiek zit wel moeilijker in mekaar dan op het eerste zicht lijkt. De lijn voor de mannen heeft de linker Y-as en de gewone X-as (in meters) als assen. De lijn voor de vrouwen heeft de rechter Y-as en de onderste X-as (in kilometers) als assen. Indien je 2 horizontale assen wilt, dan heb je minimaal 2 gegevensreeksen nodig. Daarom nam ik zowel mannen als vrouwen. Een workaround hiervoor is natuurlijk tweemaal dezelfde reeks te nemen, en de opmaak van één van die twee reeksen zo in te stellen dat de reeks niet meer zichtbaar wordt. De lijn van de tweede (onderste) X-as werd op "Geen" gezet zodat je die ook niet ziet. Voor de rechter Y-as werd alles zo ingesteld dat je er niets van waarneemt - maar het is er dus wel…
